Projek telah diserahkan · Kajian kes

Mengetap M8 Automatik untuk Dua Saiz Komponen Kepingan Logam

Satu mesin untuk dua varian komponen, dengan empat lubang ditap serentak pada komponen yang dipilih. Mekanisme suapan dan pelepasan pneumatik khusus menghubungkan pengisian magazin dengan pengumpulan komponen siap. Mesin telah diserahkan.

Dua saiz komponen
Empat lubang M8 setiap komponen
Satu varian pada satu masa

Bincangkan Komponen Anda Semak konfigurasi

Mesin mengetap tersuai lengkap dengan laluan suapan automatik, kawasan mengetap dan dulang pengumpulan komponen siap. — Platform mengetap pacuan gear 6516 dengan suapan dan pelepasan automatik.

Keperluan

Dua saiz kepingan logam. Empat ulir M8 pada setiap komponen.

Pelanggan memerlukan satu mesin yang dapat menampung komponen besar dan kecil, dengan pengendalian automatik selepas pengendali mengisi semula magazin yang dipilih.

Komponen kepingan logam besar dan kecil untuk aplikasi mengetap M8 empat lubang ini. — Kedua-dua varian komponen menggunakan lekapan dan susunan suapan khusus. Karat permukaan telah disunting pada imej untuk tujuan persembahan.

Dua kumpulan empat spindel, dipilih secara berasingan

Kepala berbilang spindel tugas berat mempunyai lapan spindel mengetap yang disusun dalam dua kumpulan empat spindel. Satu kumpulan untuk komponen besar; satu lagi untuk komponen kecil.

Kedua-dua susunan lekapan khusus komponen disepadukan dalam satu pemasangan lekapan. Setiap varian mempunyai magazin penyimpanan, landasan suapan, penolak pneumatik dan silinder pelepasan berasingan.

Satu varian sahaja beroperasi pada satu masa. Apabila komponen besar dipilih, laluan suapan komponen kecil tidak aktif, dan sebaliknya. Pertukaran memerlukan pelarasan persediaan.

Pandangan atas ringkas benda kerja besar dan kecil, setiap satu dengan empat lubang berulir M8 yang ditandakan dan bukaan tengah. Tidak mengikut skala. — Dua saiz benda kerja, empat ulir setiap komponen
Diringkaskan daripada foto komponen yang dibekalkan. Pengenalan pelanggan, dimensi dan toleransi tidak disertakan. Garis luar dan kedudukan lubang adalah ilustrasi, tidak mengikut skala dan bukan lukisan pembuatan.

Laluan proses

Dari pengisian magazin hingga pengumpulan komponen

Pengendalian automatik meliputi laluan suapan yang dipilih. Pengendali masih mengisi semula komponen secara kelompok dan memantau pengeluaran.

Isi magazin
Pengendali mengisi semula magazin penyimpanan untuk saiz komponen yang dipilih.
Suap komponen
Penolak pneumatik menggerakkan komponen ke kedudukan pemesinan.
Tap empat lubang
Kumpulan empat spindel yang sepadan mengetap lubang M8, dengan penyejukan dan pembilasan serpihan automatik.
Lepaskan dan kumpulkan
Mekanisme pelepasan memindahkan komponen ke atas penyokong dan ke dalam dulang berlubang yang membolehkan bendalir penyejuk mengalir keluar.

Konfigurasi projek

Platform bersama dengan pengendalian khusus komponen

Mesin mengetap pacuan gear 6516, dua kumpulan empat spindel dan laluan suapan khusus membentuk satu konfigurasi bersepadu. PLC dan skrin sentuh menyediakan kawalan mesin dan interaksi pengendali.

Konfigurasi yang diterangkan dalam maklumat projek
Platform mengetap	Mesin mengetap pacuan gear 6516
Susun atur berbilang spindel	Dua kumpulan empat spindel mengetap; satu kumpulan digunakan pada satu masa
Varian komponen	Dua saiz kepingan logam, diproses secara berasingan
Spesifikasi ulir	Empat lubang M8 × 1.25 setiap komponen
Suapan dan pelepasan	Mekanisme pneumatik khusus untuk setiap varian
Kawalan	PLC dan skrin sentuh
Bendalir penyejuk dan pengumpulan	Penyejukan automatik, pembilasan serpihan dan dulang pengumpulan berlubang

Perbandingan pengendalian

Perubahan melibatkan suapan, pelepasan dan penglibatan pengendali

Kedua-dua susunan mengetap empat lubang serentak. Perbandingan dibuat dengan mesin empat spindel yang memerlukan pemuatan dan pemunggahan manual.

Perbandingan indikatif, bukan ujian sebelum dan selepas yang diukur
Aspek proses	Mengetap empat spindel dengan pengendalian manual	Projek suapan automatik ini
Operasi mengetap	Empat lubang ditap serentak	Empat lubang ditap serentak pada varian yang dipilih
Pengendalian komponen	Pengendali memuat dan memunggah setiap komponen	Suapan dan pelepasan pneumatik selepas pengisian magazin secara kelompok
Penglibatan pengendali	Seorang pengendali memantau mesin secara berterusan	Pengisian semula berkala secara kelompok dan pemantauan pengeluaran masih diperlukan
Kitaran setiap komponen	Anggaran 8–10 saat	Sasaran: 6–8 saat untuk kedua-dua saiz Termasuk suapan, mengetap dan pelepasan. Diukur: 6.5 saat untuk komponen besar; 6.2 saat untuk komponen kecil.

Tatal secara mendatar untuk membandingkan semua lajur pada skrin kecil.

Sasaran projek ialah 6–8 saat setiap komponen bagi kedua-dua saiz, termasuk suapan dan pelepasan. Angka kitaran yang diukur dibekalkan dan disahkan oleh BINSING; garis dasar manual 8–10 saat kekal sebagai anggaran, bukan ujian sebelum dan selepas yang diukur. Masa kitaran tidak mewakili hasil pengeluaran berterusan sepanjang syif: pengisian semula berkala dan pemantauan pengeluaran masih diperlukan.

Butiran peralatan

Periksa mesin, kawalan dan lekapan

Buka mana-mana foto pada saiz penuh untuk menyemak susunannya. Imej mengekalkan bingkai penuh supaya laluan suapan dan peralatan sekeliling kekal kelihatan.

Pandangan hadapan mesin mengetap M8 tersuai, magazin suapan dan susunan pengumpulan. — Pandangan hadapan
Platform mengetap, susunan suapan dan pengumpulan komponen siap berkongsi satu susun atur mesin.

Skrin sentuh dan pandangan sisi mesin bagi peralatan suapan dan mengetap automatik. — Kawalan dan susun atur mesin
Kawalan PLC dan skrin sentuh menyokong operasi mesin. Pertukaran saiz komponen memerlukan pelarasan persediaan.

Butiran hadapan landasan suapan dan lekapan mengetap khusus untuk kedua-dua varian komponen. — Lekapan dan laluan suapan
Setiap saiz komponen mempunyai magazin penyimpanan, landasan suapan, penolak pneumatik dan mekanisme pelepasan sendiri.

Butiran sisi lekapan mengetap, mekanisme pneumatik dan penyokong pelepasan. — Butiran pemegangan benda kerja dan pelepasan
Mekanisme pelepasan memindahkan komponen yang telah ditap ke atas penyokong dan ke dalam dulang pengumpulan yang mengalirkan bendalir keluar.

Operasi mesin

Tonton mesin ini beroperasi

Empat paparan projek yang sama: suapan dan pelepasan automatik, pemesinan jarak dekat, gambaran keseluruhan mesin dan pengumpulan komponen siap. Pilih video untuk dimainkan.

Mengetap M8 — Suapan dan Pelepasan Automatik — Video operasi

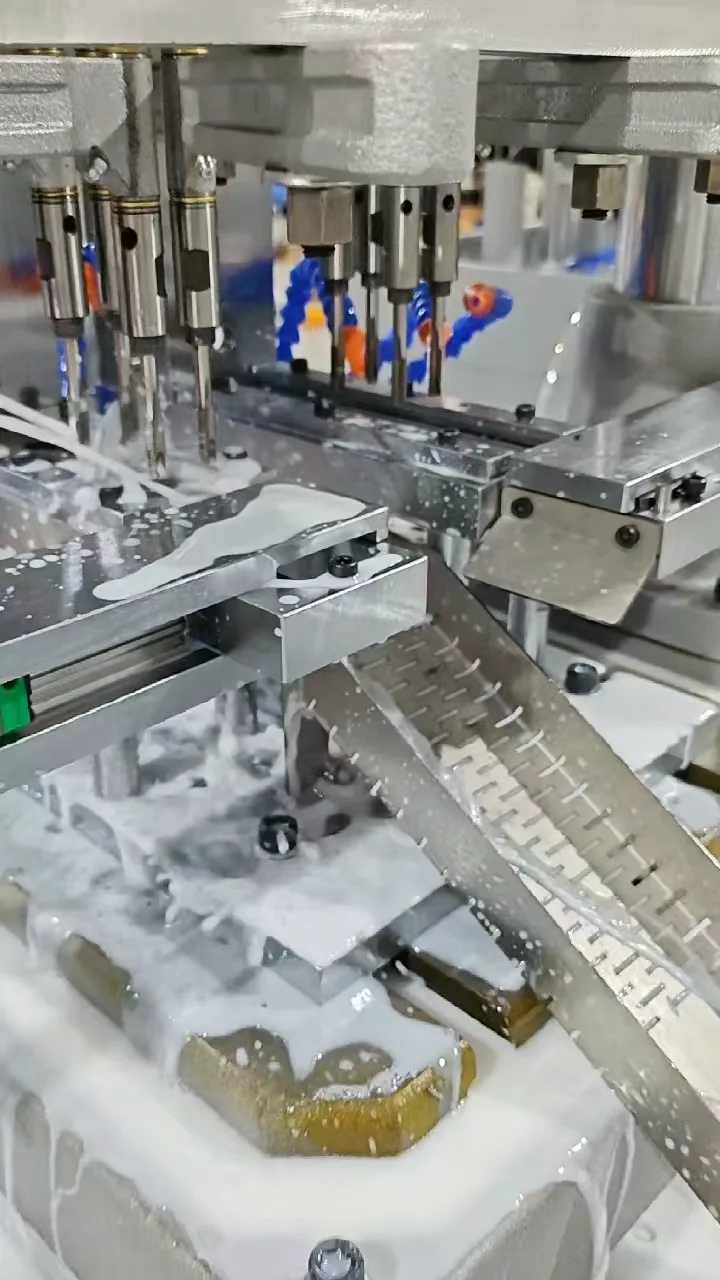

Mengetap M8 — Suapan dan Pelepasan Automatik

Tonton kawasan mengetap, pengendalian pneumatik dan laluan pelepasan pada mesin tersuai. Hanya satu varian komponen diproses pada satu masa.

Lihat Projek →

Mengetap M8 — Paparan Dekat Lekapan dan Pemesinan — Video operasi

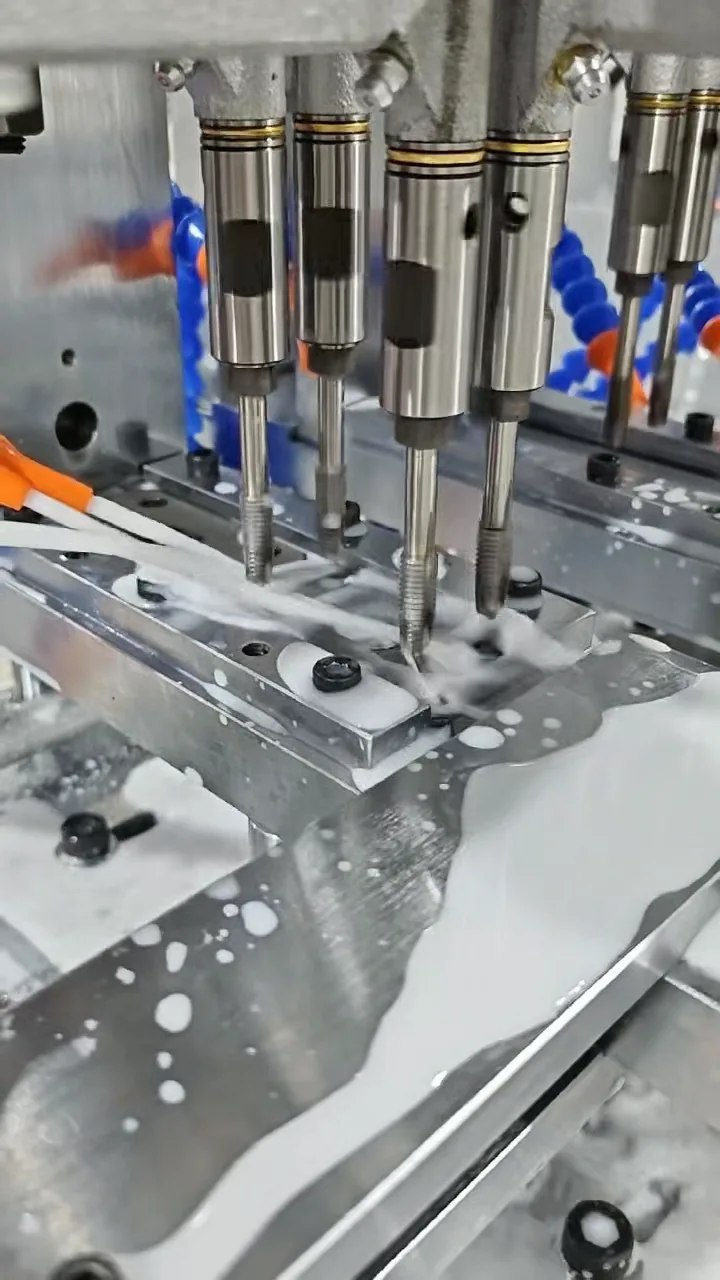

Mengetap M8 — Paparan Dekat Lekapan dan Pemesinan

Paparan lebih dekat kumpulan mengetap empat spindel, lekapan komponen dan bekalan bendalir penyejuk semasa operasi.

Lihat Projek →

Mengetap M8 — Gambaran Keseluruhan Mesin — Video operasi

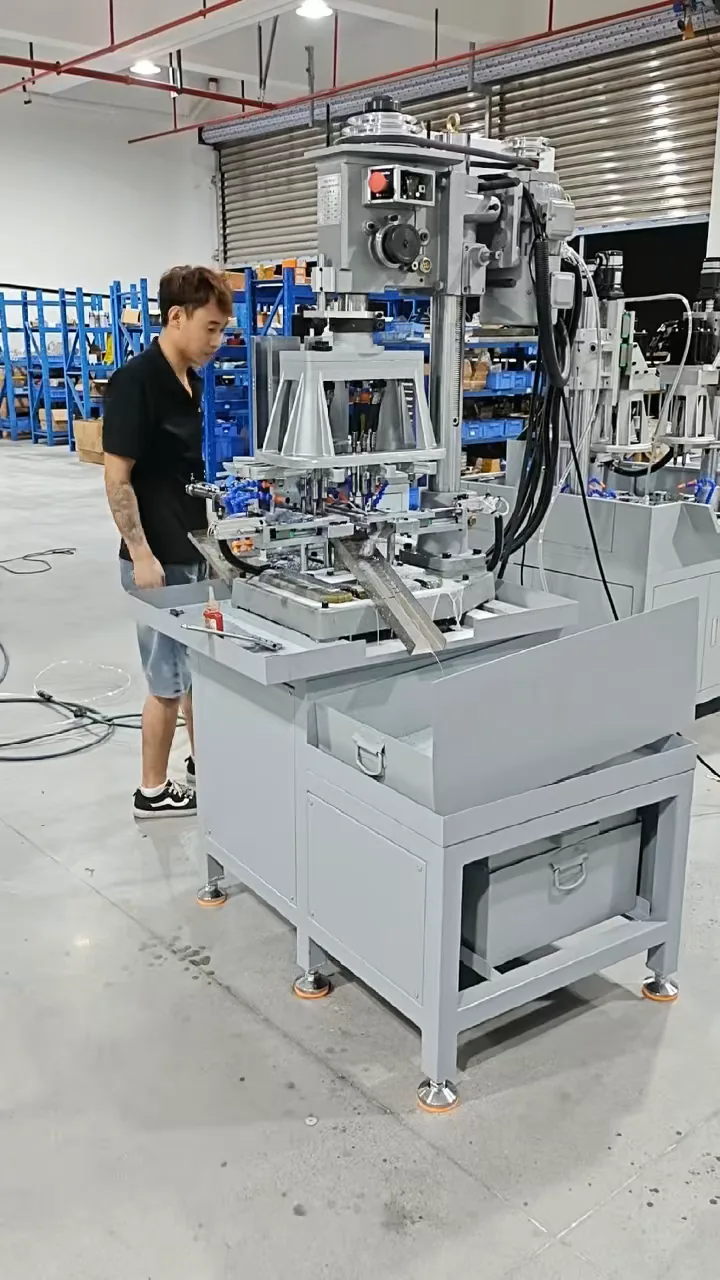

Mengetap M8 — Gambaran Keseluruhan Mesin

Lihat kawasan pemesinan dan susunan mesin yang lebih luas untuk aplikasi mengetap kepingan logam dua saiz.

Lihat Projek →

Mengetap M8 — Pelepasan dan Pengumpulan — Video operasi

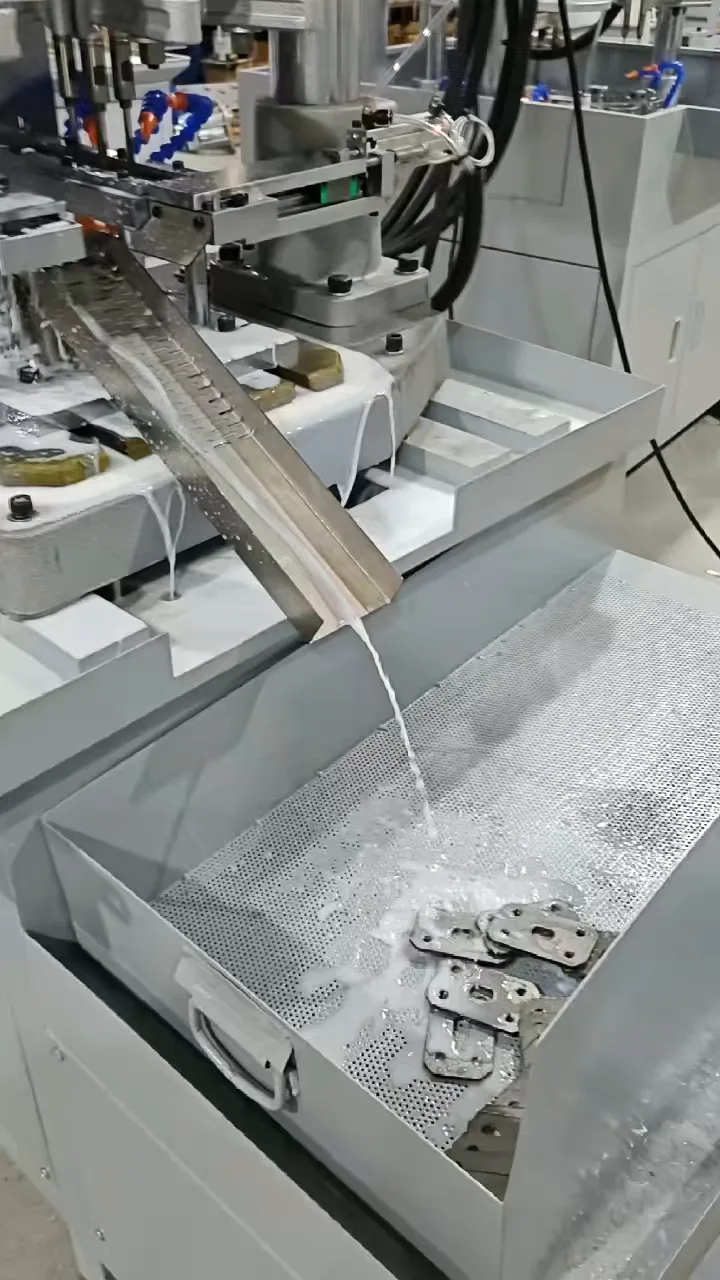

Mengetap M8 — Pelepasan dan Pengumpulan

Ikuti penyokong pelepasan ke dalam dulang pengumpulan berlubang yang digunakan untuk mengumpulkan komponen dan mengalirkan bendalir penyejuk keluar.

Lihat Projek →
