Soluzioni su misura
Valutate una disposizione multimandrino o a portale personalizzata quando lo schema dei fori, gli ingombri del pezzo o l’attrezzatura di bloccaggio richiedono un layout dedicato. BINSING abbina teste operatrici, piano di lavoro e supporti alle operazioni richieste. Partite dal pezzo completo e dal percorso di caricamento per definire la configurazione proposta.
Abbinate più teste di lavorazione a uno schema di fori più grande
Multimandrino · Foratura · Maschiatura
Il fatto che un pezzo rientri nel contorno del piano di lavoro non dimostra l’accessibilità degli utensili né l’area effettivamente lavorabile. Includete il pezzo, l’attrezzatura di bloccaggio, il portapezzo e le relative posizioni durante caricamento, lavorazione e rimozione.
| Funzione | Ambito da rivedere | Da confermare per il pezzo |
|---|---|---|
| Ingombri del pezzo e del portapezzo | Registrare l'intero componente in ingresso e tutto ciò che serve per presentarlo. | Lunghezza, larghezza, altezza, peso, caratteristiche sporgenti, portapezzo e differenze tra varianti |
| Gruppi di fori e area di lavoro | Mappare gli elementi geometrici lavorati, le profondità e le direzioni di avvicinamento che la proposta deve coprire. | Coordinate dei fori, tabella delle filettature, materiale, gruppi utensili attivi ed eventuali riposizionamenti |
| Piano di lavoro, attrezzatura di bloccaggio e supporti | Rivedere i riferimenti di posizionamento e i contatti consentiti sull'intera parte. | Contorno dell’attrezzatura di bloccaggio, supporti, superfici da proteggere e spazi liberi per utensili, portautensili e morsetti |
| Carico e scarico | Definite il passaggio dal sistema di movimentazione della fabbrica alla macchina. | Percorsi di ingresso, spazio di accesso, interfacce del portapezzo e responsabilità di fornitura di ogni elemento di movimentazione |
| Ambito di lavorazione consegnato | Identificazione degli elementi geometrici finiti lavorati e delle eventuali lavorazioni lasciate all'esterno dell'attrezzatura. | Preparazione, foratura, maschiatura, finitura dei bordi, pulizia e responsabilità di accettazione |
L’immagine del portale e l’esempio BX-20050 riportato sotto sono riferimenti di configurazione distinti, non una specifica intercambiabile. BX-20050 non è la piattaforma standard BX-20015. Queste fotografie non stabiliscono limiti generali di lunghezza del pezzo, capacità di carico, corsa o capacità di lavorazione; l’offerta deve identificare la configurazione e il relativo campo applicativo verificato.
Se una testa e un’attrezzatura di bloccaggio standard soddisfano il disegno, confrontate prima tale percorso. Valutate un piano o un portale dedicato quando ingombri di lavoro, supporti o disposizione di lavorazione richiedono una configurazione diversa. Una macchina più grande non dimostra di per sé una maggiore produzione di pezzi finiti.
Per i profili, mostrate riferimenti dei fori, varianti di lunghezza e supporti lungo tutta la sequenza di lavorazione. Per componenti più grandi o pesanti, includete la geometria del portapezzo e l’interfaccia di caricamento. Sono dati di verifica differenti: nessuno dimostra che l’altro aspetto sia coperto.
Scegliete casi di verifica con requisiti differenti di raggiungibilità, supporto e accesso. Identificate disegno, attrezzatura di bloccaggio, utensili e condizioni di caricamento associati a ogni risultato sui campioni. Un foro controllato o una variante del pezzo non confermano tutte le posizioni dei mandrini né tutti gli ingombri proposti.
Questi riferimenti alle apparecchiature illustrano i layout. Le specifiche e le prestazioni sono confermate per la configurazione e il pezzo proposti.
Una disposizione a portale supporta la lavorazione su un piano di lavoro dedicato.
Una piattaforma personalizzata separata con utensili e un piano di lavoro selezionato per l'applicazione.
Video operativi e assistenza da remoto sono disponibili in inglese e cinese.
Guardate il video di riferimento dell’apparecchiaturaIl prezzo delle foratrici multimandrino e a portale personalizzate dipende da disposizione delle teste, area di lavoro, piano di lavoro, attrezzature di bloccaggio, utensili e interfacce di movimentazione. Includete esplicitamente maschiatura e ogni altra operazione richiesta. Confrontate caratteristiche finite e attrezzature fornite, assegnando chiaramente al fornitore o all’acquirente attrezzature di caricamento, interfacce di installazione e ambito delle prove.

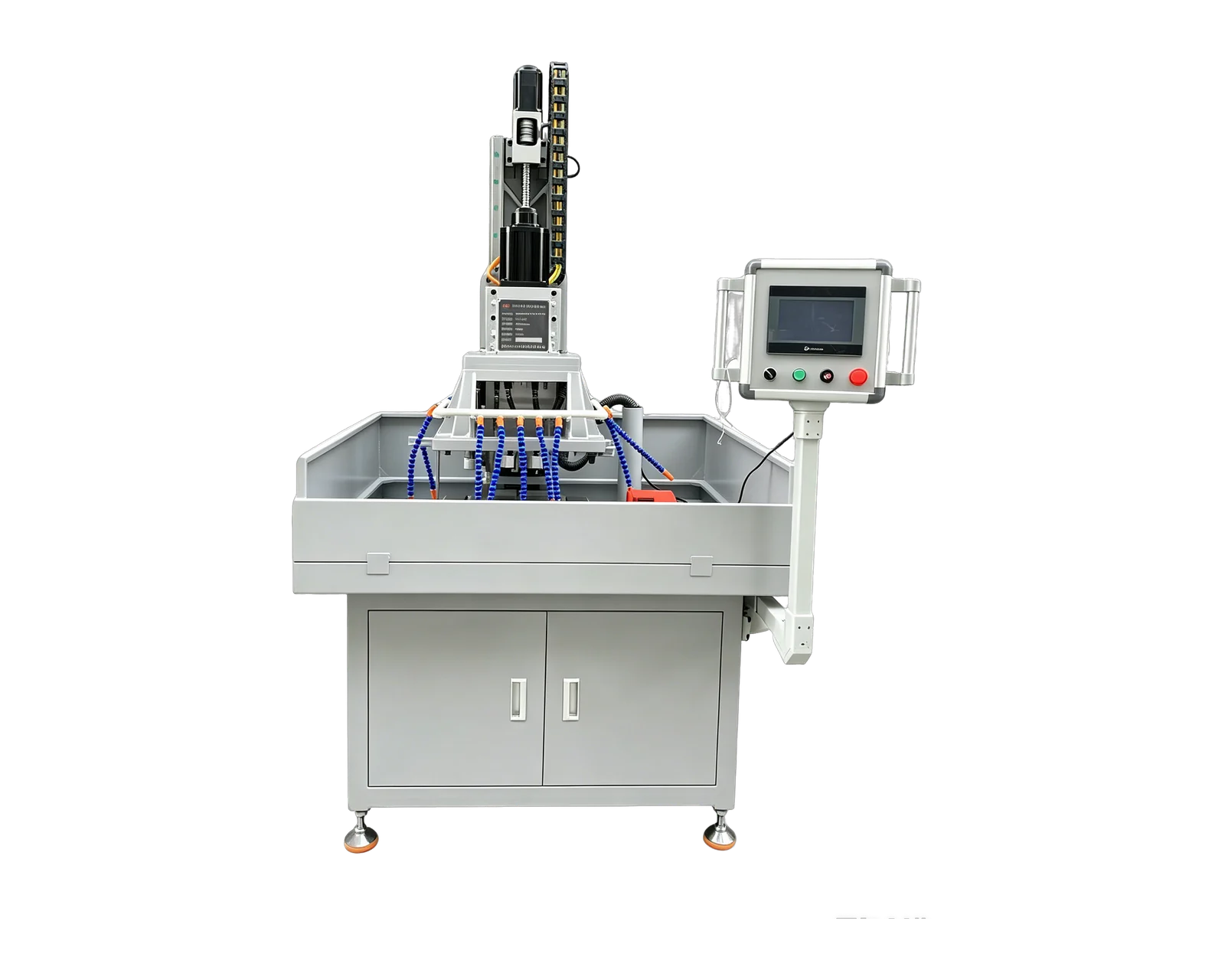

BX-20050 è mostrato come riferimento separato di configurazione multimandrino personalizzata a doppio servo. Non trasferite a questa macchina le specifiche di catalogo BX-20015 né deducete capacità dai numeri di modello. Richiedete una proposta che identifichi piattaforma, testa, piano di lavoro e campo applicativo selezionati.
Non esiste un limite universale pubblicato per questa fornitura personalizzata. Fornite dimensioni del pezzo e del portapezzo, peso, attrezzatura di bloccaggio e metodo di caricamento. Il fornitore deve confermare gli ingombri utilizzabili e i limiti applicabili alla configurazione proposta.
Il preventivo deve indicare testa, utensili, piano di lavoro, attrezzatura di bloccaggio e mezzi di movimentazione forniti. Un riferimento a portale non definisce un numero specifico di mandrini né include automaticamente sollevamento, alimentazione o scarico.
Elencare entrambe le operazioni per elemento geometrico lavorato, con materiale, profondità e specifiche della filettatura. La disposizione della testa, gli strumenti, il posizionamento e l'eventuale trasferimento devono essere rivisti insieme. La conferma si applica al processo offerto, non a tutte le possibili attività di foratura o maschiatura.
Collegate estensione in lunghezza, riferimenti dei fori e supporti del pezzo.
Includete portapezzo, ingombri di lavoro e limite della movimentazione.
Mostrate le coordinate, le distanze degli utensili e i riferimenti di posizionamento.
Mantenete le prove dell'applicazione collegate alle posizioni dei singoli utensili.
Rotazione del mandrino e avanzamento servocontrollati su piattaforma multimandrino. Abbinate testa e attrezzatura di bloccaggio ai fori e alle filettature del vostro pezzo.
Visualizzate i dettagli
Una piattaforma con traslazione servoassistita per posizionare il pezzo lungo una sequenza di lavorazione multimandrino. Definite movimento e utensili in base al vostro disegno.
Visualizzate i dettagliCondividete disegno, materiale, dettagli di fori e filetti, produzione richiesta e metodo di carico preferito.
