Étudiez une configuration de perçage et de taraudage sur mesure pour les pièces métalliques présentant des caractéristiques sur plusieurs faces. BINSING associe des têtes d'usinage verticales et horizontales à un bridage adapté à la pièce. Envoyez un plan annoté pour définir l'accès des outils, l'ordre des opérations et le périmètre d'usinage inclus.
Usiner des caractéristiques sur plusieurs faces avec un bridage coordonné
Perçage · Taraudage · Plusieurs faces
L'étude d'une machine multilatérale part des caractéristiques finies et de la pièce brute fournie. Les lignes ci-dessous indiquent les données nécessaires à la proposition ; elles ne fixent ni le nombre de têtes ni la possibilité d'usiner toutes les faces avec un seul bridage.
| Fonction | Périmètre à évaluer | À confirmer pour votre pièce |
|---|---|---|
| Identifier les faces et les caractéristiques | Attribuez chaque trou percé, filetage et caractéristique déjà préparée à une face identifiée. | Identifiants des caractéristiques sur le plan, directions d'approche, dimensions et références de profondeur |
| Définir le positionnement et les appuis | Choisissez un dispositif de bridage selon les surfaces disponibles sur la pièce reçue. | Références géométriques, zones de contact autorisées, surfaces protégées et variations de la pièce brute |
| Évaluer l'accès des outils | Évaluez le dégagement de la tête, de l'outil et du porte-outil lors de l'approche, de la coupe et du retrait. | Nervures, évidements, brides, outils voisins et espace au-delà des trous débouchants |
| Planifier l'ordre des opérations | Distinguez les caractéristiques pouvant être regroupées de celles qui nécessitent une opération préalable ou un repositionnement. | Perçage nécessaire avant taraudage, trous qui se croisent et éventuels transferts de la pièce |
| Définir les contrôles de la pièce finie | Associez chaque caractéristique finie et chaque relation entre faces à sa méthode d'inspection. | Opérations incluses, finition ou nettoyage hors machine et responsabilité des mesures |
Multilatéral décrit les directions d'usinage. Multibroche décrit la disposition des outils, tandis que les axes pilotés décrivent les mouvements de la machine. Des têtes verticales et horizontales ne constituent pas, à elles seules, une machine CNC à cinq axes et ne garantissent pas un usinage simultané.
Vérifiez quels outils peuvent atteindre la pièce lorsque les brides proposées sont en place. Si la pièce doit être repositionnée, identifiez le transfert des références et les relations entre caractéristiques à contrôler après l'ensemble du processus.
Montrez où les trous se rejoignent, quelles surfaces sont déjà finies et comment accéder aux copeaux et bavures. La finition interne, le rinçage et les essais d'étanchéité doivent être explicitement inclus ; la seule réalisation des ouvertures ne garantit pas ces résultats.
Pour seulement deux faces de perçage opposées, comparez la plateforme horizontale à deux têtes. Pour des opérations successives autour d'une table, étudiez l'indexation rotative. Comparez les solutions avec la même liste de caractéristiques et le même périmètre de chargement.
Ces exemples illustrent différentes configurations d'équipement. Les caractéristiques et les performances sont confirmées pour la configuration proposée et la pièce concernée.
Les têtes d'usinage accèdent à la pièce bridée depuis différentes directions.

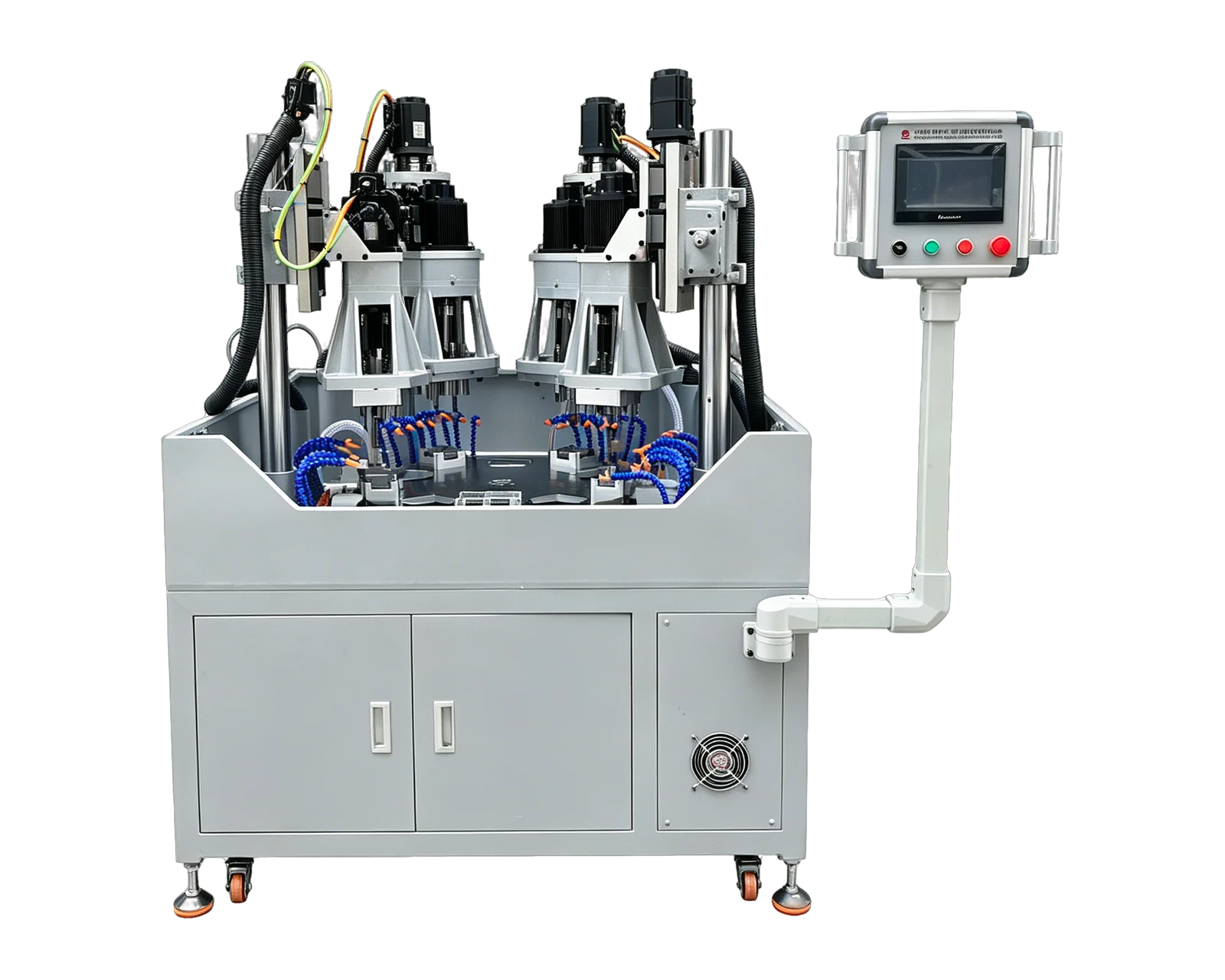

Une disposition indexée combine l'usinage dans plusieurs directions.
Les vidéos d’utilisation et l’assistance à distance sont proposées en anglais et en chinois.
Regardez la vidéo de référence de l'équipementLe prix d'une machine multilatérale de perçage et de taraudage dépend des directions d'usinage, des têtes et outils, du bridage, des mouvements de la pièce, des commandes et de la manutention. Demandez un périmètre face par face précisant les opérations incluses et tout repositionnement manuel. Identifiez l'ébavurage, le nettoyage et l'inspection réalisés hors machine pour comparer des devis portant sur la même pièce finie.
Cela peut être étudié comme objectif du projet. Les outils, porte-outils, appuis et brides proposés doivent atteindre les caractéristiques sans interférence. Demandez que la configuration précise toute réorientation ou opération séparée avant de confirmer la couverture avec un seul bridage.
La séquence convenue détermine quelles actions se chevauchent. L'accès des outils, l'espace partagé et les dépendances entre caractéristiques peuvent imposer des étapes séparées. Demandez un schéma des opérations au lieu de déduire la production du nombre de têtes.
Uniquement si ces fonctions sont expressément incluses. Indiquez les intersections internes et les exigences finales de propreté, d'arêtes et d'essais. La proposition doit préciser ce qui est réalisé dans la machine et ce qui reste un processus séparé.
Préparez une étude associant chaque face à l'outil et au dispositif de bridage.
Comparez les transferts de références et les relations entre les caractéristiques finies.
Définissez le périmètre des opérations à l'entrée, à la sortie et à l'intérieur des trous.
Distinguez les caractéristiques d'une seule paroi, de deux parois et de plusieurs faces.
Identifiez les contacts autorisés du dispositif de bridage et l'état de la pièce à inspecter.
Têtes horizontales opposées pour les pièces nécessitant un usinage aux deux extrémités. Le bridage et le chargement sont adaptés à la géométrie de la pièce.
Voir les détails
Une plateforme à déplacement asservi positionne la pièce au fil d'une séquence d'usinage multibroche. Définissez les mouvements et l'outillage à partir du plan.
Voir les détailsPartagez le plan, la matière, les détails des trous et filetages, la production visée et le mode de chargement.
